| 同时使用电荷泵和电感器的一些发光二极管驱动器将从单核和双镍氢电池（镍-金属氢化物）电池提取的有效的电压从1.2V提高到2.4v，也可以达到白色LED的需求的3.6v。然而，如max1595这样的大部分这些线路，要求最低输入电压约为2.5v来正常运作。该工程max1595的输入电压2.4v并不能保证有足够的输出，直到输入电压达到约3v才可以。此外，由于电池电压降低到阈值水平，输出变得不稳定。图1的电路用触发器在一个感应器里生成通量，这个感应器随后在共同的推进配置下装载电容器。美国专利4,068,149在申请经营安全白炽灯灯泡的闪光的情况下描述了触发器的运行（参考1 ）。

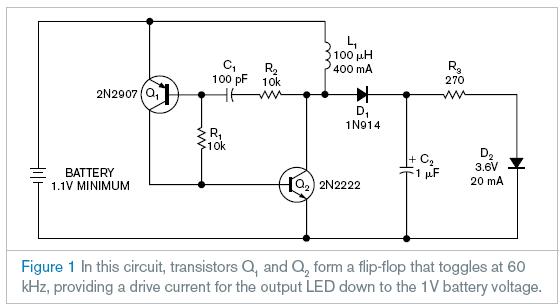

在图1里，R1提供了一条起动电流通过Q1和Q2的发射极-基极结的路径。Q2从而开启，并在这样做时打开Q1，迅速迫使两个晶体管进入饱和状态。不过，C1通过R2加压到Q1的基极-发射极电压降的电池电压负极和Q2的饱和集电极-发射极，最终导致Q2的关闭同样的也一起关闭了Q2。C1随后通过r1和r2放电并且正向偏置q2的基极-集电极结。R2 C1的时间常数决定了接通时间，而(R1+R2)(C2)决定关闭时间。当Q2关闭并且提供了对于电源d2充分的提供了一个恒定电压的时候，C2对于一个通过了L1的电流充当了电容输入过滤器的角色。输出电压和电池电压成正比。
运用图1的元件值和l1 coilcraft mss7341 - 104mlb ，运行频率大约为60kHz。用从2个镍氢电池获得的2.36v的电池电压，通过LED的电流大约为20MA.同时测试驱动两个LED，每个都有自己的限流电阻 R3，在这个电池电压的电路的能量转化效率约为80％。用略多于1v的电池电压继续运作，传输过去的电流减小了但是仍然可以提供可用的照明。
